产品特性:平衡式
|
品牌:CHVJ
|
型号:J66Y-350
|
材质:铸钢
|
连接形式:法兰
|
启闭件的形状:针形节流阀
|
公称通径:25-400mm
|
压力环境:高压
|
工作温度:常温
|
标准:国标
|
流动方向:单向
|
形态:针式
|
零部件及配件:手轮
|
驱动方式:手动
|
类型(通道位置):直通式
|
一、工作原理

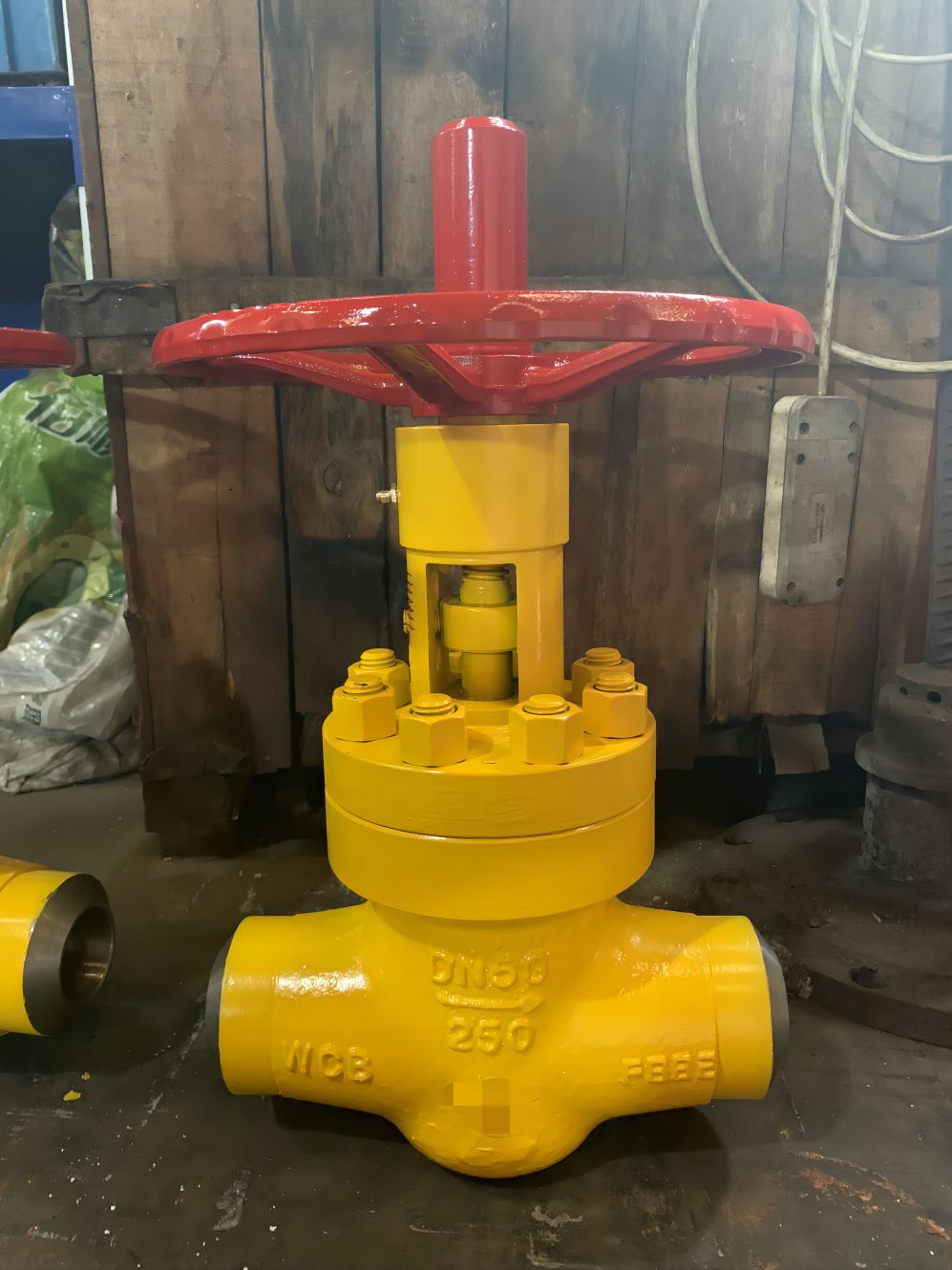

KJ66Y-260-DN65防腐抗硫高压平衡式节流截止阀 阀瓣通过阀杆压板和阀杆连接,该阀为节流、截止。顺时针方向旋转手柄,阀杆向下移动,推动阀瓣向下移动,逐步地缩小阀座与阀瓣上的开口通道面积,以此达到减少流体流量和节流降压的目的。逆时针方向旋转手柄时则相反。
阀瓣中心处和阀杆头部开有通孔,使阀瓣下腔高压液体通过通孔进入阀瓣上腔,起到阀瓣上、下腔压力自平衡作用,便于减少开关力矩,使开关轻便、灵活。
该阀也可作闭路装置,顺时针方向旋转手柄即为关闭,逆时针转时则为开启。
二、适用范围
该产品适用于公称压力PN≤25.0MPa,温度t<121摄氏度的水、油品、等介质的管路上,作为介质流量和压力的调节、节流装置。
三、性能规范
技术参数
|
压力等级(MPa)
|
25.0
|
16.0
|
公称压力(MPa)
|
25.0
|
16.0
|
试验压力(MPa)
|
强度
|
37.5
|
24.0
|
密封
|
27.5
|
17.6
|
适用介质
|
水、油 品、等
|
工作温度(度)
|
-29~121℃
|
技术参数
压力等级(MPa)
25.0
16.0
公称压力(MPa)
25.0
16.0
试验压力(MPa)
强度
37.5
24.0
密封
27.5
17.6
适用介质
水、油 品、等
工作温度(度)
-29~121℃
四、采用标准
阀门制造:GB12235
结构长度:GB/T12221-1989
法兰端:GB/T9113-2000
五、主要零件材料
零 件 名 称
|
材 料
|
标 准
|
阀体、阀盖、手柄
|
碳素铸钢
|
WCB GB12229
|
填料压盖、轴承压板
|
优质碳素钢
|
45 GB699
|
阀座、阀瓣、阀杆、导向密封套
|
铬不锈钢
|
Cr13 GB1220
|
阀杆螺母
|
球墨铸铁
|
QAl9-4 GB1176
|
填料
|
四氟/耐油橡胶
|
|
螺栓
|
优质碳素钢
|
35 GB699
|
O形密封圈
|
耐油橡胶
|
I-2 HG4-329
|
零 件 名 称
材 料
标 准
阀体、阀盖、手柄
碳素铸钢
WCB GB12229
填料压盖、轴承压板
优质碳素钢
45 GB699
阀座、阀瓣、阀杆、导向密封套
铬不锈钢
Cr13 GB1220
阀杆螺母
球墨铸铁
QAl9-4 GB1176
填料
四氟/耐油橡胶
螺栓
优质碳素钢
35 GB699
O形密封圈
耐油橡胶
I-2 HG4-329
六、KJ66Y-260-DN65防腐抗硫高压平衡式节流截止阀使用保养及注意事项
1、产品出厂前均作了强度试验和密封试验,使用时除两端外的其他连接处均应保持初始状态。
2、本系列产品操作手柄上标有启闭旋向标志,并根据限位柄升降大小,调节启闭高度。
3、关闭阀门时严禁使用加力杆。
4、产品使用过程中,要定期向油杯内注入定量润滑脂。
5、如因易损件损坏而泄漏,要及时更换易损件。
6、检修过程中,要将阀门内腔清洗干净,组装时注意保护密封胶圈,防止磕坏而造成泄漏。同时在各传动部位加入一定量的润滑脂。
7、阀门储存停用期间,应将阀瓣处于关闭位置,长期存放应置于通风干燥处,定期检查保养。
