产品特性高压止回阀
|
品牌CHVJ
|
型号H82Y-250
|
材质铸钢
|
连接形式法兰
|
加工定制否
|
种类升降式
|
结构形式升降式
|
公称通径25-400mm
|
适用介质油品
|

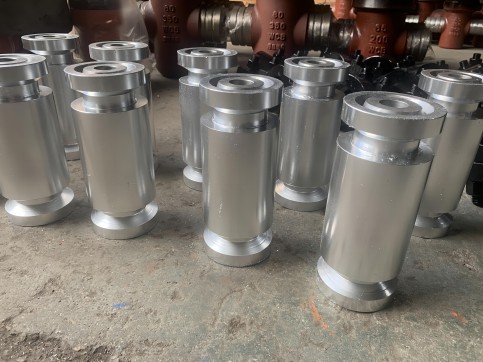

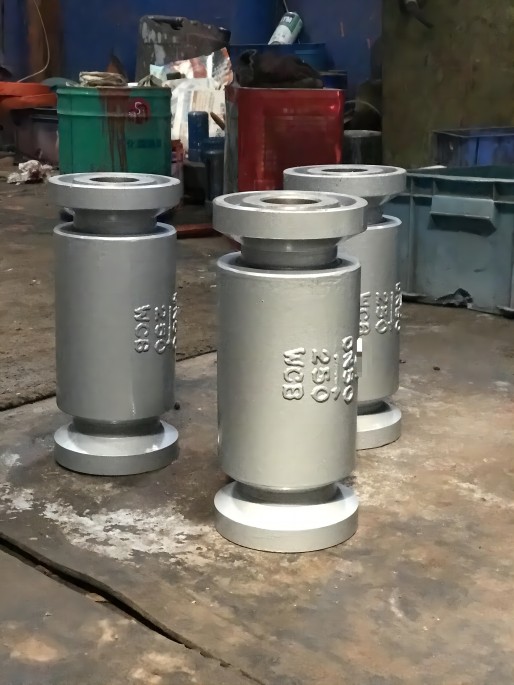

H82Y-250油田高压注水立式卡箍止回阀支管两端为法兰结构,法兰可按标准或用户要求制作,适用于火电厂、化工、冶金等高温高压的水、蒸、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型;另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的,在一些管道中存在着某种互换关系。
结构简述
1、阀瓣作升降运动,连通管使阀瓣的上腔与阀门出口连通,在阀瓣升起与回落时,减少了冲击和振动,并使阀瓣达到全行程。2、阀体上腔采用不锈钢导向套,***阀瓣动作灵活。3、阀瓣与阀座密封面采用钻基硬金等离子喷焊而成,硬度高、抗冲蚀、抗擦伤性能好。
原理结构
本阀门在使用过程中,介质按图示箭头方向流动。
1,当介质按规定方向流动时,阀瓣受介质力的作用,被开启介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
2,阀体及阀瓣的密封面采用不锈钢堆焊。
3,本阀门的结构长度按GB12221-1989的规定,法兰连接尺寸按JB/T79-1994的规定。
零件材料
零件名称
|
阀体、阀盖、阀瓣
|
密封面
|
摇杆
|
销轴
|
垫片
|
零件材料
|
碳钢
|
堆焊硬金
|
碳钢
|
铬不锈钢
|
柔性石墨+304
|
零件名称
阀体、阀盖、阀瓣
密封面
摇杆
销轴
垫片
零件材料
碳钢
堆焊硬金
碳钢
铬不锈钢
柔性石墨+304
安装维护
1,本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。
2,安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。
3,安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4,升降式垂直瓣止回阀应安装在水平管道上。
5,升降式水平瓣止回阀应安装在垂直管道上。
6,在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
7,安装止回阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
8,直通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。
9,止回阀关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高压管路,故应引起止回阀选用者的高度注意。
订货须知:尊敬的用户您好:如果在您确定要使用H82Y-250油田高压注水立式卡箍止回阀 之前,请一定要与我们的销售人员核对好以下几点的产品参数。一、1.产品名称与型号,2.阀门的口径,3.阀门使用的管道压力,4.阀门的主体材质,5,工况的使用温度,是否带附件以便我们 为您正确选型。二、若已经由设计单位选定H82Y-250油田高压注水立式卡箍止回阀型号,请按相关型号直接向我们销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的沧海阀门技术人员免费为您审核把 关。
