Z543H导流孔平行式闸阀产品概述:
Z543H导流孔平行式闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
二、结构与特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
三、产品标准
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
|
型号
|
公称压力
(MPa)
|
实验压力
|
工作温度(℃)
|
适用介质
|
|
强度(水)(Mpa)
|
密封(水)空气
|
低压密封空气(Mpa)
|
|
Z543H导流孔平行式闸阀
|
1.6
|
2.4
|
1.8
|
0.6
|
≤200
|
NITRICACID
|
|
硝酸类
|
|
ACETICACID
|
|
醋酸类
|
|
NITRICACID
|
|
|
2.5
|
3.8
|
2.8
|
0.6
|
≤200
|
硝酸类
|
|
|
4.0
|
6.0
|
4.4
|
0.6
|
≤200
|
ACETICACID
|
|
|
6.4
|
9.6
|
7.0
|
0.6
|
≤200
|
醋酸类
|
五、主要零件材质
|
阀体/阀盖
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
零件名称
|
ZG1Cr18Ni9Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12Mo2Ti系列
|
ZG00Cr17Ni14Mo2系列
|
WCB系列
|
|
闸板
|
ZG1Cr18NI9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
1Cr13
|
|
阀杆
|
1Cr18Ni9Ti
|
ooCr18Ni10
|
1Cr18Ni12Mo2Ti
|
ooCr17Ni14Mo2
|
1Cr13
|
|
填料
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
PTFE编织
|
石墨Graphite
|
|
垫片
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304
Graphite+304
|
|
压盖
|
ZG1Cr181Ni10
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12Mo2Ti
|
ZG00Cr17Ni14Mo2
|
WCB
|
|
填料压环
|
1Cr18Ni9Ti
|
00Cr18Ni10
|
1Cr18Mi12Mo2Ti
|
00Cr17Ni14Mo2
|
1Cr13
|
|
螺栓
|
1Cr171Ni2
|
1Cr171Ni2
|
1Cr171Ni2
|
1Cr171Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
导流孔平行式闸阀形状及连接尺寸Main external and connecting dimensions
|
公称压力PN（MPa）
|
公称通径DN（mm）
|
形状尺寸（mm）
|
|
L
|
D
|
D1
|
D2
|
Dn
|
b
|
f
|
Z-Φd
|
H
|
H1
|
D0
|
|
1.6
|
50
|
178
|
160
|
125
|
100
|
49
|
16
|
3
|
4-18
|
380
|
110
|
180
|
|
65
|
190
|
180
|
145
|
120
|
64
|
18
|
3
|
4-18
|
390
|
135
|
180
|
|
80
|
203
|
1 95
|
160
|
135
|
76
|
20
|
3
|
8-18
|
490
|
160
|
200
|
|
100
|
229
|
215
|
180
|
155
|
96
|
20
|
3
|
8-18
|
560
|
190
|
200
|
|
125
|
254
|
245
|
210
|
185
|
120
|
22
|
3
|
8-18
|
660
|
230
|
250
|
|
150
|
267
|
280
|
240
|
210
|
146
|
24
|
3
|
8-23
|
760
|
267
|
250
|
|
200
|
292
|
335
|
295
|
265
|
202
|
26
|
3
|
12-23
|
950
|
345
|
300
|
|
250
|
330
|
405
|
355
|
320
|
250
|
30
|
3
|
12-25
|
1150
|
420
|
300
|
|
300
|
356
|
405
|
355
|
375
|
300
|
30
|
4
|
12-25
|
1335
|
495
|
350
|
|
350
|
381
|
520
|
470
|
435
|
337
|
34
|
4
|
16-25
|
1520
|
571
|
350
|
|
400
|
406
|
580
|
525
|
485
|
387
|
36
|
4
|
16-30
|
1690
|
650
|
400
|
|
450
|
450
|
640
|
585
|
545
|
438
|
40
|
4
|
20-30
|
1880
|
725
|
450
|
|
500
|
457
|
705
|
650
|
608
|
489
|
44
|
4
|
20-34
|
2060
|
800
|
450
|
|
600
|
508
|
840
|
770
|
718
|
591
|
48
|
5
|
20-41
|
2405
|
951
|
500
|
|
700
|
610
|
910
|
840
|
788
|
692
|
50
|
5
|
24-41
|
2760
|
1115
|
550
|
|
800
|
660
|
1020
|
950
|
898
|
781
|
52
|
5
|
24-41
|
3120
|
1270
|
600
|

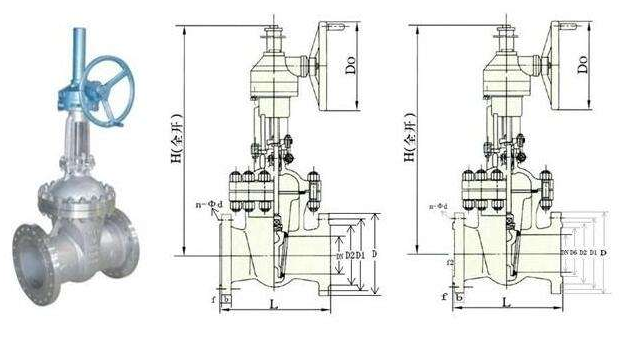

Z543H导流孔平行式闸阀结构图:
|
